Самый простой способ сверления печатных плат, держа двигатель с насаженным патроном для сверла в руках. При этом не раз ломались свёрла, и каждый радиолюбитель в мыслях ругал себя, и в следующий раз при изготовлении "печатки" - обязательно хотел что-то изменить в этом процессе. Каждый для себя решает сам, или что-то сделать из подручных средств, или приобрести готовое. Всё зависит от места жительства радиолюбителя. Например в сельской местности вдали от крупных центров, лучшим выходом из этого положения, это сделать станок своими руками.

highslide.jshighslide.js

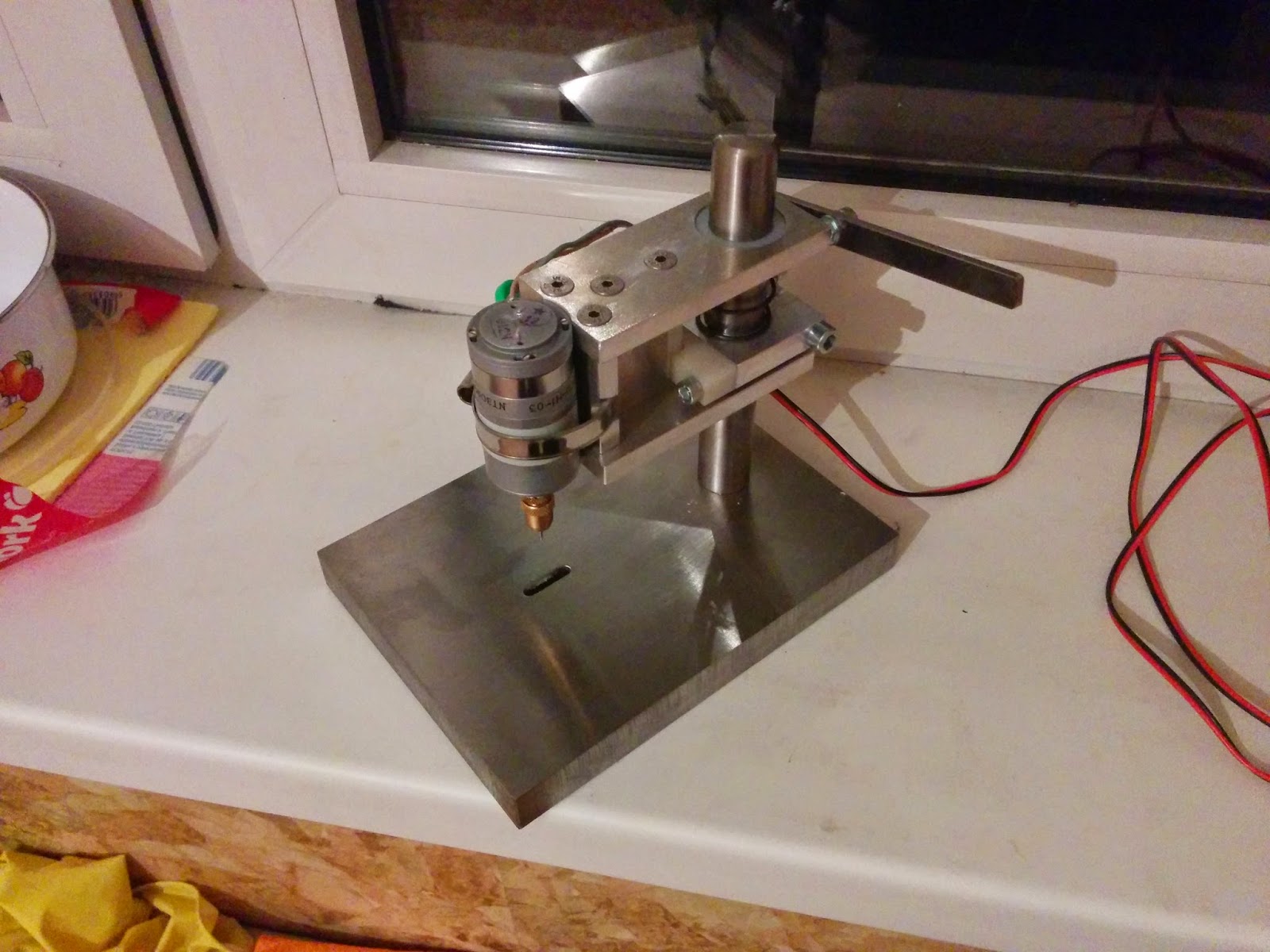

Основное требование к такому станку, это чтобы он справлялся со своей задачей, ну и при его изготовлении не требовалось сложных токарных деталей, так как не у всех есть возможность иметь доступ к токарному станку. Предлагаю Вам простую конструкцию сверлильного станочка для домашней мастерской, которую я увидел на просторах "инета", и которую повторить в домашних условиях не составит особого труда. Автора данной конструкции к сожалению не знаю, и если объявится, то с удовольствием укажу здесь его имя и выражу благодарность за простой конструктив. Размеры станочка; основание 140х90 мм, высота 150 мм. Со своей задачей он вполне справляется и на рабочем столе занимает очень мало места. При таких размерах он позволяет сверлить отверстия в платах, шириной до 150-170 мм. (длинна платы не ограничена), что вполне достаточно в радиолюбительской практике.

Основание станочка изготавливается из любого подручного материала, толщиной не менее 6-8 мм. Можно из текстолита, гетинакса, металла, фанеры. Если брать фанеру, то лучше толщиной не менее 10 мм. Размеры основания указаны выше, но Вы можете для своих нужд изменить эти размеры, как и основания, так и других деталей. В дальнейшем я просто буду указывать свои размеры. Вся конструкция собирается на П-образной стойке, для которой необходимо взять толстый материал, чтобы вся конструкция не пружинила и имела достаточную прочность.

highslide.js

В данной конструкции используется полоса металла, шириной 25 мм. и толщиной 4-5мм. Общая длинна её 140-150 мм. Согнута П-образно, крепление к основанию 30мм, высота 40 мм и оставшееся это длинна 70-80 мм.
В стойке просверливаются три отверстия, одно снизу для её крепления к основанию, и два сверху для вертикальных штырей. Длинный штырь длинной 100 мм, диаметр 5 мм.

highslide.js

На длинный штырь одевается пружина. На коротком штыре нарезается резьба с двух сторон, для крепления штыря к стойке и вверху для контргайки. На этих двух штырях двигается подвижная часть с закреплённым на ней двигателем. Пружина должна быть такой жёсткости, чтобы поднимала вес подвижной части с двигателем.

highslide.jshighslide.js

Подвижная часть изготавливается из полосы металла, толщиной не менее 1,5-2,0 мм, шириной 20 мм. Общая длинна полосы 100 мм, размеры по сгибам 20х40х40 мм. Сверлится сквозное отверстие для толстого штыря и отверстие для тонкого штыря. Кстати, штыри можно делать и одинакового диаметра, главное, чтобы материал был достаточно жёсткий, например валы от матричных принтеров. Хомут для крепления двигателя - по диаметру имеющегося двигателя, изготовлен из листового алюминия. У меня двигатель используемый для станка ДПМ-30.

Для питания такого двигателя вполне достаточно источника с напряжением 12 вольт, и самое главное, для него необходимо изготовить схему управления двигателем. Это чтобы без нагрузки двигатель медленно вращался и при касании сверлом платы - начинал работать на полную мощность. Схем таких сколько угодно, например можно выбрать отсюда. На мой взгляд лучше собирать последнюю.
Хотя, чего греха скрывать, сам пока пользуюсь без такой схемы, у меня регулируемый БП и в паузах просто убираю напряжение.

highslide.jshighslide.js

Рычаг с держателем, конструкция хорошо видна на фотографиях. Закрепляем его в держателе и крепим к стойке.

highslide.jshighslide.js

Закрепляем подвижную часть и контрим гайкой.

highslide.js

Ну и всё, остаётся всю эту конструкцию закрепить на основании, закрепить имеющийся в распоряжении двигатель хомутом на подвижной части, закрепить сверло и начинать работать.
Да, у жены "конфисковал" отслужившую свой срок пробковую подставку под горячую посуду, и вырезал из неё на основание насадку для печатных плат и приклеил её на основание, это чтобы при сверлении печаток сверло не доставало до основания.

highslide.js

Удачи всем в Вашем творчестве и всего наилучшего!



P.S.   Да, ещё хочу немного сказать про свёрла.
Не поленитесь и найдите себе для работы специальные свёрла для сверления стеклотекстолита. Наши свёрла из сплава ВК6М, у них обычно хвостовик одного диаметра и сами свёрла 0,7-2,0. Отверстия сделанные ими гораздо приличнее, чем сделанные обычными свёрлами и выглядят они так;



highslide.jshighslide.js

Импортные тоже примерно так выглядят.
Это не рекламы ради, а для удобства и удовольствия работы.
Я сверлил платы сначала обычными свёрлами (по металлу), которые после нескольких дырок сильно тупятся, а после десятка - приходят в полную негодность, потом узнал про такие свёрла, нашёл их и приобрёл (цена их, кстати лежит в пределах 20-50 рэ). Попробовал сверлить ими - небо и земля. По отзывам радиолюбителей - одним сверлом можно сверлить платы несколько лет (несколько тысяч отверстий), пока не сломаешь из-за небрежного обращения.
Но, эти свёрла не подходят для ручных сверлилок. При попытке сделать ими отверстие - оно мигом ломается (из-за малейшего перекоса). То есть ими можно долго и надёжно сверлить только в станке, и зажимной патрон не должен иметь никаких биений, а сверло зажатое им должно быть хорошо отцентрировано. Тогда и долговечность их гарантирована.
